Centro de usinagem de compostos para torneamento e fresamento: guia completo para seleção e aplicações

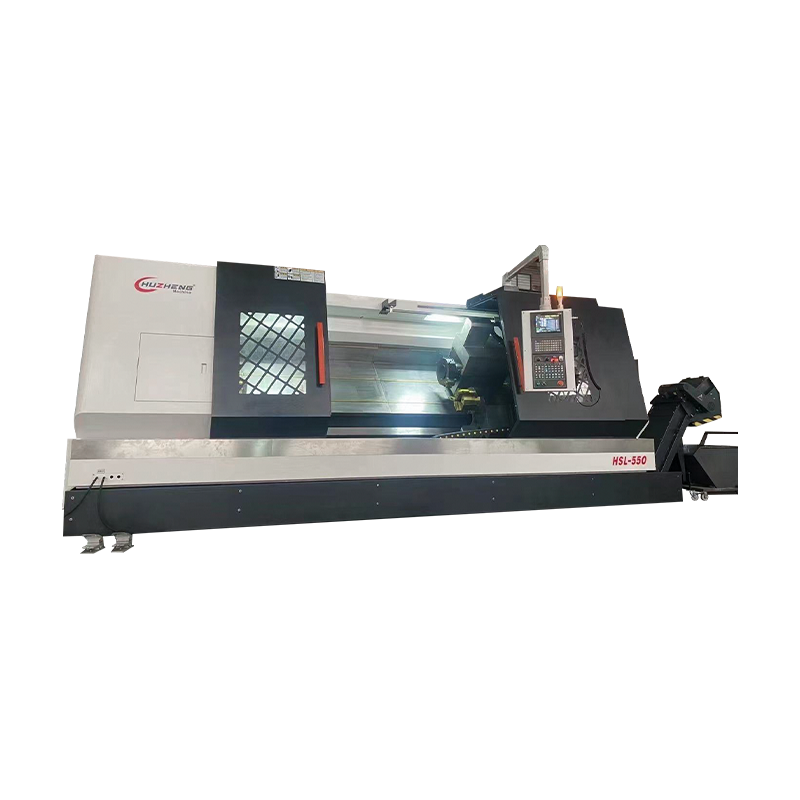

O que é um centro de usinagem de compostos para torneamento e fresamento?

Um centro de usinagem composto de torneamento e fresamento - também conhecido como centro de torneamento-fresamento, centro de usinagem multitarefa ou máquina-torneamento - é uma máquina-ferramenta CNC avançada que combina os recursos de um torno e um centro de usinagem em uma única plataforma integrada. Em vez de mover uma peça entre máquinas de torneamento e fresamento separadas, um centro de usinagem composto completa tanto as operações de torneamento rotacional quanto as operações de fresamento prismático, furação e mandrilamento em uma única configuração, muitas vezes sem qualquer reposicionamento manual da peça.

Os fluxos de trabalho de usinagem tradicionais exigiam que uma peça fosse primeiro girada em um torno CNC e depois transferida para um centro de usinagem vertical ou horizontal para operações de fresamento, furação e rosqueamento. Cada transferência introduziu tempo de configuração, possíveis erros de fixação e tolerâncias dimensionais cumulativas. Um centro composto de torneamento e fresamento elimina essas etapas intermediárias integrando um fuso de ferramenta motorizada (ou um cabeçote de fuso de fresamento completo) com um fuso de torneamento, um eixo C (posicionamento rotacional no fuso principal) e muitas vezes um eixo Y para operações de fresamento descentralizadas.

Essas máquinas são a espinha dorsal da fabricação de precisão em indústrias como aeroespacial, automotiva, petróleo e gás, dispositivos médicos e defesa, onde peças complexas com tolerâncias rígidas devem ser produzidas de forma eficiente e repetida. Compreender como funcionam os centros de torneamento-fresamento, quais configurações estão disponíveis e como selecionar a máquina certa é essencial para qualquer fabricante que considere esta tecnologia.

Eixos principais e configurações estruturais

A capacidade de um centro de usinagem de compósitos de torneamento e fresamento é amplamente definido pela configuração de seu eixo. Mais eixos significam que geometrias mais complexas podem ser usinadas em uma única configuração, mas também significam maior custo de máquina e maior complexidade de programação. Compreender a função de cada eixo ajuda a avaliar se uma determinada máquina atende aos seus requisitos de produção.

Configuração de eixo padrão

Um centro básico de torno-fresamento inclui eixos X e Z (eixos lineares de torno padrão), um eixo C (indexação ou rotação contínua do fuso principal para posicionamento angular) e ferramentas acionadas na torre para ferramentas de fresamento e perfuração acionadas. Esta configuração lida com a maioria dos recursos prismáticos em peças do tipo eixo — furos cruzados, planos, rasgos de chaveta, fresamento radial — desde que estejam no diâmetro externo ou na face da peça e não exijam fresamento descentralizado profundamente no perfil da peça.

Eixo Y para usinagem descentralizada

Adicionar um eixo Y a um centro de torneamento e fresamento desbloqueia recursos de fresamento descentralizado — a capacidade de fresar recursos que não estão na linha central da peça. Isso é essencial para usinar furos excêntricos, canais angulares, bolsões em faces planas e perfis complexos que não podem ser produzidos apenas com movimento X-Z-C. O eixo Y move a torre perpendicularmente ao eixo Z no plano vertical, proporcionando à ferramenta mecânica uma verdadeira capacidade de fresamento de três eixos em relação à peça. A maioria das máquinas de torneamento-fresamento multitarefa incluem um eixo Y como padrão ou como uma opção de alta prioridade.

Subfuso para usinagem completa de peças

Um subfuso (também chamado de fuso secundário ou contrafuso) é um segundo fuso de torneamento posicionado oposto ao fuso principal. Depois de concluir as operações iniciais, o fuso principal transfere a peça diretamente para o subfuso, que segura a parte usinada e apresenta a extremidade não usinada para operações posteriores — sem qualquer remandril manual. Isso permite a usinagem completa de ambas as extremidades de uma peça em um único ciclo de máquina, eliminando totalmente a necessidade de uma segunda configuração. As máquinas de subfuso são particularmente valiosas para a produção alimentada por barras de peças complexas torneadas e fresadas em volumes médios a altos.

Cabeça de fresagem do eixo B

As configurações de torno-fresamento mais eficientes incorporam um eixo B — um eixo rotativo que inclina a cabeça do fuso de fresamento de 0° (paralelo ao eixo Z, para operações de torneamento) até 90° (perpendicular ao eixo Z, para fresamento frontal) e em ângulos arbitrários intermediários. Um cabeçote de fresagem de eixo B transforma a máquina em uma verdadeira plataforma de usinagem simultânea de 5 eixos, capaz de produzir superfícies com contornos altamente complexos, furos angulares e recursos de ângulos compostos em uma única configuração. Essas máquinas preenchem a lacuna entre os centros de torneamento e fresamento tradicionais e os centros de usinagem completos de 5 eixos e são amplamente utilizadas na indústria aeroespacial e na fabricação de implantes médicos.

Operações de torneamento versus fresamento: o que o Composite Center faz em cada modo

Para aproveitar ao máximo um centro de usinagem composto de torneamento e fresamento, os operadores e programadores devem entender as distinções entre como a máquina se comporta no modo de torneamento e no modo de fresamento, e como sequenciar as operações de forma eficiente entre os dois.

No modo de torneamento, o fuso principal gira a peça em alta velocidade enquanto as ferramentas de corte fixas (ou ferramentas ativas estacionárias) removem o material em uma ação de corte rotacional. Perfis cilíndricos, cones, roscas, ranhuras, furos e operações de face são todos executados no modo de torneamento. A velocidade do fuso principal, o avanço e a profundidade de corte devem ser otimizados para o material da peça e a geometria que está sendo produzida, seguindo os mesmos princípios da programação do torno CNC convencional.

No modo de fresamento, o fuso principal trava em uma posição angular específica (indexação do eixo C) ou gira lentamente sob controle CNC (interpolação do eixo C) enquanto o fuso da ferramenta motorizada na torre ou no cabeçote de fresamento do eixo B gira a ferramenta de corte. O material é removido pela ferramenta rotativa e não pela peça rotativa. Bolsões, ranhuras, furos cruzados, faces planas, contornos e superfícies 3D complexas são todos produzidos no modo fresamento. O eixo C interpola com os eixos X e Z (e Y) para gerar qualquer geometria de superfície necessária.

Principais especificações técnicas para avaliar

Ao avaliar centros de usinagem de compósitos para torneamento e fresamento, um amplo conjunto de parâmetros técnicos deve ser compatível com seus requisitos específicos de produção. A tabela abaixo cobre as especificações mais importantes e o que procurar:

Principais vantagens da usinagem de compósitos torneamento-fresamento

O argumento comercial para investir em um centro de usinagem de compósitos para torneamento e fresamento baseia-se em um conjunto de vantagens concretas e quantificáveis em relação aos fluxos de trabalho convencionais com múltiplas máquinas. Esses benefícios aumentam com o tempo, especialmente em ambientes de produção com alto mix e orientados à precisão.

• Configurações e tempo de manuseio reduzidos: Eliminar as transferências de máquina entre um torno e um centro de usinagem pode reduzir o tempo total de configuração e manuseio em 50 a 80% para peças complexas. Cada configuração removida também remove uma fonte potencial de erro de fixação e variação dimensional.
• Precisão geométrica aprimorada: Quando todos os recursos são usinados em relação ao mesmo ponto de referência sem novo mandril, a coaxialidade, a perpendicularidade e as tolerâncias posicionais entre os recursos torneados e fresados são significativamente mais rigorosas do que o que é alcançado em duas máquinas e configurações separadas. Isto é fundamental para componentes de precisão como válvulas hidráulicas, acessórios aeroespaciais e implantes cirúrgicos.
• Prazos de entrega mais curtos e menor WIP: As peças passam pela oficina como unidades completas ou quase completas, em vez de esperar em filas entre as máquinas. O tempo total de entrega para peças complexas torneadas e fresadas pode ser reduzido de dias para horas, reduzindo drasticamente o estoque de trabalho em andamento e melhorando a capacidade de resposta às mudanças na demanda do cliente.
• Requisito de espaço inferior: Um centro de usinagem multitarefa normalmente ocupa menos espaço do que o torno mais o centro de usinagem que ele substitui, ao mesmo tempo que elimina o equipamento de manuseio de materiais entre máquinas, acessórios de fixação e áreas de preparação necessárias em uma célula multimáquina.
• Trabalho reduzido do operador por peça: Com um subfuso e um alimentador de barras, muitos centros de torneamento e fresamento de compósitos podem operar desligados por longos períodos na produção alimentada por barras, com um operador gerenciando diversas máquinas simultaneamente, em vez de atender a um único torno ou fresador dedicado.
• Permite a usinagem de geometrias anteriormente difíceis: Recursos que exigiriam acessórios especializados ou configurações de quarto/quinto eixo em máquinas convencionais muitas vezes podem ser produzidos diretamente em um centro de torneamento-fresamento de eixo B, abrindo novas geometrias de peças que antes eram de custo proibitivo para fabricação.

Peças Típicas Produzidas em Centros Compostos de Torneamento e Fresamento

Nem todas as peças justificam um centro composto de torneamento-fresamento – peças cilíndricas simples sem recursos de fresamento ainda são produzidas de forma mais econômica em um torno CNC convencional. O ponto ideal para usinagem de compósitos são peças que combinam conteúdo significativo de torneamento com requisitos significativos de fresamento, furação ou rosqueamento. Aqui estão as categorias de aplicação onde essas máquinas oferecem o maior valor:

• Componentes estruturais aeroespaciais: Componentes do trem de pouso, carcaças de atuadores, acessórios estruturais de titânio e conjuntos de eixo de turbina combinam perfis de torneamento complexos com recursos de fresamento de precisão e tolerâncias geométricas rigorosas — exatamente o perfil que se adapta a um centro de torneamento-fresamento de eixo B.
• Ferramentas de fundo de poço de petróleo e gás: Os colares de perfuração, os corpos dos estabilizadores, os alojamentos das ferramentas MWD e os corpos das válvulas são peças torneadas grandes e pesadas, com portas perfuradas cruzadas complexas, planos fresados e conexões roscadas de precisão. Seu tamanho e complexidade tornam a usinagem de compósitos altamente vantajosa.
• Implantes médicos e instrumentos cirúrgicos: Implantes ortopédicos, como parafusos ósseos, gaiolas espinhais e hastes de quadril, exigem perfis externos torneados combinados com texturas de contato ósseo fresadas com precisão, ranhuras e furos cruzados - tudo em materiais biocompatíveis difíceis, como titânio e cromo-cobalto.
• Componentes de precisão automotiva: Árvores de cames, virabrequins, eixos de transmissão e carretéis de válvulas de controle hidráulico são peças rotativas complexas e de alto volume com rasgos de chaveta fresados, passagens de óleo perfuradas e munhões retificados de precisão que se beneficiam da usinagem de compósitos, especialmente na produção de protótipos e de volume baixo a médio.
• Potência fluida e componentes hidráulicos: Corpos de coletores hidráulicos, carretéis de válvulas, eixos de bombas e hastes de cilindros combinam furos torneados e diâmetros externos com faces de porta fresadas com precisão, passagens perfuradas e conexões roscadas que podem ser concluídas em uma configuração em um centro composto.

Sistemas de controle CNC e programação CAM para usinagem de compósitos

A complexidade de programação de um centro de usinagem composto de torneamento e fresamento é substancialmente maior do que a de um torno convencional ou centro de usinagem. As máquinas modernas contam com controles CNC avançados — principalmente FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth e Okuma OSP-P300 — que fornecem ciclos integrados de torneamento e fresamento, programação multicanal para operações simultâneas de fuso e subfuso e interpolação simultânea de 5 eixos quando um eixo B está presente.

O software CAM desempenha um papel igualmente crítico. Programas para peças complexas de torneamento e fresamento raramente são escritos manualmente — a interação entre ciclos de torneamento, fresamento do eixo C, recursos descentralizados do eixo Y e cortes simultâneos de 5 eixos no eixo B requer software CAM multitarefa dedicado. As principais plataformas CAM para programação de torno-fresamento incluem Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL e Esprit. Essas ferramentas simulam o envelope completo da máquina, incluindo torre, subfuso e geometria de descanso estável para detectar colisões antes que o programa seja executado na máquina real – uma etapa crítica de segurança e controle de qualidade, dada a complexidade dos ciclos de usinagem de compostos multieixos.

Sincronização e programação multicanal

Um dos recursos mais poderosos — e mais intensivos em programação — de um centro torno-fresador com um subfuso é a capacidade de executar operações simultâneas em ambos os fusos simultaneamente. O controle CNC gerencia dois (ou mais) canais de execução independentes que podem funcionar em paralelo, sincronizados por códigos de espera que garantem a pausa das operações em um fuso até que uma operação necessária no outro fuso seja concluída. A sincronização adequadamente otimizada reduz drasticamente o tempo total do ciclo ao sobrepor as operações do fuso principal e do subfuso, mas requer programação cuidadosa, simulação e comprovação para ser executada corretamente e com segurança.

Como escolher o centro de usinagem de compósitos correto para torneamento e fresamento

A seleção de um centro de usinagem composto de fresamento-torneamento é uma decisão de investimento de capital significativa, e a gama de configurações disponíveis - desde tornos básicos de ferramenta motorizada estilo torre até centros multitarefa completos de 5 eixos e eixo B - é ampla. Trabalhar com a estrutura de decisão a seguir ajuda a identificar a classe certa de máquina para seu portfólio de aplicações.

• Analise primeiro seu portfólio de peças: Revise as peças que você pretende produzir na máquina. Categorize-os por conteúdo de torneamento, complexidade de fresamento, material, tolerâncias e volume. Esta análise determina se você precisa de um eixo Y, um subfuso, um eixo B ou apenas um torno de torre de ferramenta motorizada bem especificado. Evite especificações excessivas — a capacidade do eixo B acrescenta custos e sobrecarga de programação que só é justificada por geometrias de peças genuinamente complexas.
• Combine o desempenho do fuso com seus materiais: A usinagem aeroespacial de titânio e ligas de níquel exige alto torque do fuso em velocidades moderadas e estrutura rígida da máquina. A usinagem de alumínio em alta velocidade requer ferramentas motorizadas de alta rotação e excelente escoamento de cavacos. Confirme se as curvas de torque do fuso e a rigidez estrutural da máquina correspondem às suas aplicações de corte mais exigentes.
• Avalie o sistema de fixação de ferramentas: Os sistemas de ferramentas BMT (Built-in Motor Turret) fornecem rigidez e potência significativamente maiores para ferramentas motorizadas do que os designs convencionais de torres acionadas por VDI. Para passes de fresamento pesados ​​em um centro de torneamento-fresamento, as ferramentas BMT valem o investimento adicional. Verifique o número de estações de ferramentas motorizadas, a compatibilidade do tamanho da haste da ferramenta e a disponibilidade de cabeças angulares e adaptadores de ferramentas especiais.
• Considere a compatibilidade de automação: Se você pretende operar sem iluminação ou integrar a máquina em uma célula automatizada, confirme a compatibilidade do alimentador de barras, as opções de interface do carregador de pórtico, a disponibilidade do trocador de paletes (para trabalho com mandril) e o suporte do controle CNC para protocolos de automação, como MTConnect ou OPC-UA para integração da Indústria 4.0.
• Avalie o suporte de aplicação do fornecedor: Os centros de usinagem de compósitos são complexos e a qualidade do suporte pós-instalação – engenharia de aplicação, desenvolvimento de pós-processador CAM, treinamento e disponibilidade de peças de reposição – varia significativamente entre os fabricantes de máquinas-ferramenta. Solicite visitas de referência a instalações existentes que utilizam peças semelhantes antes de efetuar uma compra.

Os principais fabricantes de centros de usinagem de compósitos de torneamento e fresamento incluem Mazak (série Integrex), DMG Mori (séries NTX e CTX), Okuma (série MULTUS), Doosan (série Puma MX), Nakamura-Tome, Index e Miyano. Cada construtor tem pontos fortes em configurações específicas, faixas de tamanho e aplicações industriais, portanto, sempre vale a pena avaliar várias opções em relação aos seus requisitos específicos de peças e ambiente de produção antes de fazer uma seleção final.
