O que é um centro de usinagem de compostos para torneamento e fresamento hidráulico específico?
Um centro de usinagem composto específico para torneamento e fresamento hidráulico é uma máquina-ferramenta CNC multitarefa projetada especificamente para completar o conjunto completo de operações de usinagem exigidas por componentes hidráulicos — corpos de válvulas, blocos de coletores, cilindros, carcaças de bombas, tampas de extremidade e furos de carretel — em uma única configuração de fixação. Ao contrário dos tornos CNC ou centros de usinagem de uso geral que lidam com torneamento ou fresamento separadamente, essas máquinas compostas integram uma torre de ferramenta motorizada ou fuso de fresamento com um fuso de torneamento de precisão na mesma plataforma, eliminando o reposicionamento e a fixação entre processos e erros de tolerância acumulados que são inevitáveis quando as peças hidráulicas são movidas entre máquinas independentes.
A designação “específica hidráulica” não é simplesmente um rótulo de marketing. Ele reflete um conjunto deliberado de opções de projeto — otimização da geometria do furo, capacidade de furação profunda, acabamento de furo de alta precisão, contorno multieixo e arranjos de fixação rígidos — que atendem aos requisitos geométricos específicos e exigentes das peças hidráulicas. O diâmetro do carretel de uma válvula hidráulica, por exemplo, deve atingir uma tolerância de cilindricidade de apenas alguns mícrons e um acabamento superficial de Ra 0,2 µm ou melhor em toda a sua profundidade para garantir uma operação sem vazamentos e com baixa histerese. Um centro geral de torneamento e fresamento pode tecnicamente realizar as operações necessárias, mas não pode fornecer essas tolerâncias de forma consistente na produção sem atenção específica do projeto à estabilidade térmica, precisão do fuso e amortecimento de vibrações.
A ascensão desses centros de torneamento e fresamento de compósitos reflete a evolução mais ampla da fabricação de componentes hidráulicos em direção a maior complexidade, tolerâncias mais rígidas e prazos de entrega mais curtos. À medida que os sistemas hidráulicos são solicitados a operar em pressões mais altas (os sistemas modernos excedem rotineiramente 350-450 bar), os requisitos de precisão geométrica em cada furo, face de vedação e passagem de porta tornam-se correspondentemente mais exigentes. Atingir esses requisitos de forma eficiente — sem um fluxo de trabalho multimáquina que multiplique o tempo de configuração, o risco de danos no manuseio e a sobrecarga de inspeção de qualidade — é precisamente o problema que o centro de torneamento-fresamento específico para hidráulica foi projetado para resolver.
Principais capacidades de usinagem que definem a plataforma
O perfil de capacidade de um centro de usinagem composto específico para torneamento e fresamento hidráulico é substancialmente mais amplo do que um torno CNC ou um centro de usinagem operando de forma independente. Compreender o que a máquina pode fazer — e, principalmente, o que ela faz simultaneamente ou em uma única configuração — é essencial para avaliar se ela atende a um requisito específico de produção de componentes hidráulicos.
Torneamento e mandrilamento de precisão de furos hidráulicos
Torneamento e mandrilamento interno são as operações fundamentais para a maioria dos componentes hidráulicos. Os cilindros requerem furos longos e retos com cilindricidade compacta e excelente acabamento superficial para fornecer a interface de vedação para os pistões. Os corpos das válvulas requerem furos de carretel precisamente dimensionados e localizados. Em um centro de usinagem de compósito específico hidráulico, esses furos são concluídos com a peça presa no fuso de torneamento principal, usando ferramentas de torneamento de ponto único ou barras de mandrilar selecionadas por sua resistência à vibração e estabilidade dimensional nas relações profundidade-diâmetro exigidas. A velocidade do fuso, o avanço e a profundidade de corte são programados para atingir o acabamento necessário no menor número possível de passadas, minimizando os efeitos térmicos que se acumulam durante sequências de usinagem prolongadas.
Operações de fresamento, furação e furos cruzados com ferramentas motorizadas
Os componentes hidráulicos invariavelmente exigem passagens de portas – furos cruzados, perfurações angulares e passagens de interseção que conectam galerias internas a portas externas. Essas operações exigem que o fuso principal seja indexado (ou que o eixo C seja mantido em uma posição angular precisa) enquanto uma ferramenta de fresamento ou perfuração na torre executa a operação de furo cruzado ou fresamento de face. Em máquinas de compostos hidráulicos específicos, o eixo C (posicionamento angular do fuso) é um eixo totalmente interpolável, não apenas um mecanismo de indexação – permitindo interpolação helicoidal, perfuração fora do eixo e usinagem de porta em ângulo composto que seria impossível em um torno com travamento simples do fuso. As velocidades da ferramenta acionada de 6.000 a 12.000 RPM são típicas, suficientes para fresas de topo de metal duro e brocas em ligas de aço comumente usadas em componentes hidráulicos.
Perfuração Profunda para Passagens Hidráulicas Longas
Muitos coletores hidráulicos e corpos de válvulas exigem passagens axiais que se estendem profundamente no componente — às vezes com relações comprimento/diâmetro (L/D) superiores a 30:1. Essas passagens profundas não podem ser perfuradas com brocas jobber padrão sem desvio, acúmulo de desvio e falha no escoamento de cavacos. Os centros de torneamento-fresamento específicos para sistemas hidráulicos são frequentemente configurados com capacidade dedicada de furação profunda — seja refrigeração através do fuso em alta pressão (70–150 bar é comum para perfuração com canhão nessas máquinas), suporte de barra de mandrilamento estendido ou acessórios dedicados para perfuração com canhão montados na torre. A refrigeração de alta pressão através da linha central da ferramenta libera os cavacos para fora do furo continuamente, evita o recortamento dos cavacos (que causa danos à superfície e quebra da broca) e fornece resfriamento na aresta de corte onde a temperatura, de outra forma, aceleraria o desgaste da ferramenta em profundidade.
Contorno de vários eixos com eixo Y e eixo B
Centros avançados de usinagem de compostos de torneamento e fresamento específicos para sistemas hidráulicos incluem um eixo Y (capacidade de fresamento descentralizado) e, em algumas configurações, um eixo B (torre inclinável ou giro do fuso secundário). O eixo Y permite que operações de fresamento e furação sejam executadas fora da linha central do fuso – fundamental para faces de porta, recursos de ressalto, suportes de montagem e superfícies planas posicionadas excentricamente no corpo do componente. O eixo B permite que os ângulos de aproximação da ferramenta sejam variados continuamente durante o ciclo de usinagem, permitindo que interseções de portas de ângulo composto, cortes inferiores e contornos de superfície complexos sejam concluídos sem reposicionar a peça de trabalho. Esses eixos adicionais expandem significativamente a gama de geometrias de componentes hidráulicos que podem ser concluídas em uma única configuração.

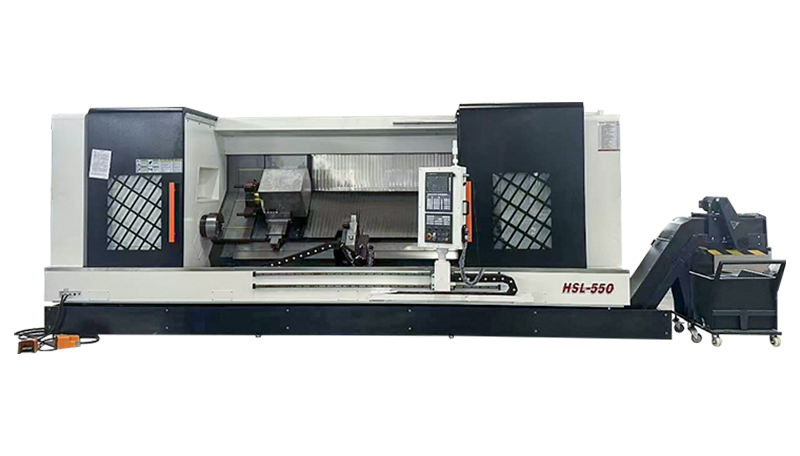

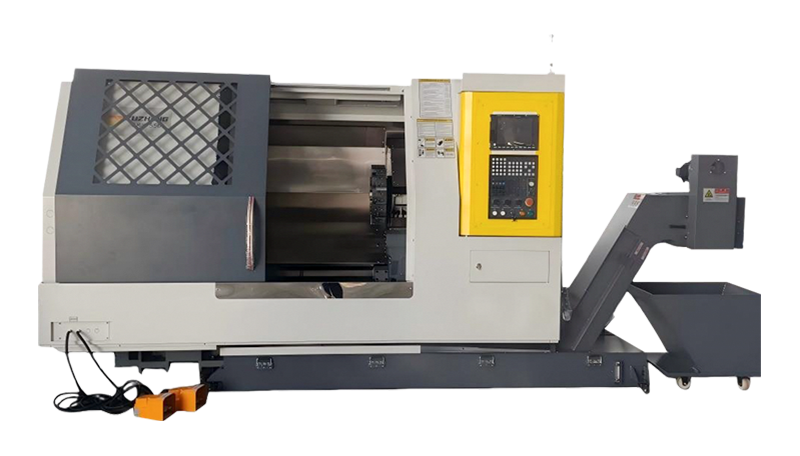

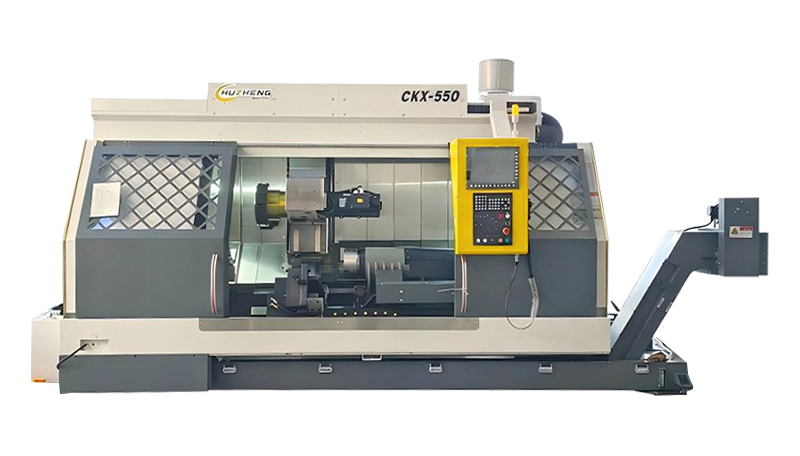

Segundo Fuso (Subfuso) para Usinagem Completa
Muitos centros de usinagem de compósitos específicos para hidráulica incorporam um subfuso – um segundo fuso de torneamento controlado independentemente que fica voltado para o fuso principal. Depois que a primeira extremidade do componente é completamente usinada pelo fuso principal e pela torre, o subfuso segura a extremidade acabada da peça, o fuso principal é liberado e a torre é reengatada para usinar a segunda extremidade do componente. Essa capacidade "feito em um" significa que até mesmo componentes hidráulicos que exigem usinagem em ambas as extremidades axiais - como cabeçotes de cilindro, tampas de extremidade e corpos de válvulas flangeadas - podem ser completamente acabados sem qualquer reaperto manual, manuseio manual ou transferência para uma segunda máquina.
Por que os componentes hidráulicos exigem usinagem de compostos em vez de métodos convencionais
A complexidade geométrica e os requisitos de precisão dos componentes hidráulicos criam problemas específicos quando usinados em fluxos de trabalho convencionais de processos separados – problemas que os centros de usinagem de compósitos estão exclusivamente posicionados para resolver. A compreensão desses problemas em termos concretos torna a defesa da usinagem composta muito mais convincente do que os argumentos abstratos de eficiência.
Erro posicional acumulado de múltiplas configurações
Um corpo de válvula hidráulica usinado em operações separadas de torneamento e centro de usinagem deve ser fixado novamente pelo menos duas vezes – uma vez no torno e outra no VMC. Cada nova fixação introduz um erro de posição: o mandril ou acessório não segura a peça exatamente no mesmo local e orientação da configuração anterior. Esses erros são cumulativos. Se cada configuração introduzir uma incerteza posicional de ±0,02 mm, um processo de duas configurações terá um erro potencial acumulado de ±0,04 mm antes que quaisquer tolerâncias de usinagem sejam aplicadas. Para um furo de carretel que deve ser concêntrico com recursos externos até uma excentricidade total do indicador de 0,01 mm, esse erro acumulado não é um risco de produção — é um mecanismo de sucata garantido. A usinagem composta elimina totalmente o reposicionamento entre configurações, mantendo todas as características relativas a um único ponto de referência estabelecido no início do ciclo de usinagem.
Crescimento térmico e desvio dimensional em fluxos de trabalho multimáquinas
As peças transportadas entre as máquinas viajam pelo ambiente da oficina, alterando a temperatura. Um cilindro hidráulico de aço a 35°C (quente devido à operação do torno) terá se expandido em relação à sua dimensão à temperatura ambiente. Quando fixado novamente no VMC a 20°C e furado conforme a dimensão, o diâmetro do furo medido na máquina será sutilmente diferente do diâmetro do furo medido depois que a peça estiver totalmente equilibrada à temperatura ambiente. Para furos hidráulicos de tolerância restrita, essa instabilidade térmica em fluxos de trabalho com múltiplas máquinas é uma fonte persistente de dispersão dimensional que requer métodos de produção lentos e com temperatura estabilizada ou controle estatístico de processo que aceita uma taxa de refugo e retrabalho maior do que o necessário. Centros de usinagem de compósitos com sistemas integrados de compensação térmica resolvem isso mantendo um equilíbrio térmico consistente durante todo o ciclo de usinagem.
Prazo de entrega, WIP e tratamento de danos no processamento sequencial
Em um fluxo de trabalho convencional com múltiplas máquinas, os componentes hidráulicos ficam em fila entre cada operação — aguardando a liberação do torno, depois aguardando o centro de usinagem e, por fim, aguardando a inspeção. Esse tempo de trabalho em andamento (WIP) aumenta drasticamente os prazos de fabricação, muitas vezes transformando algumas horas de tempo real de corte em dias ou semanas de tempo de produção decorrido. Cada evento de manuseio também cria uma oportunidade para danos na superfície dos furos de precisão, danos nas roscas ou geração de rebarbas nas faces de vedação. A usinagem composta comprime todo o fluxo de trabalho em um único ciclo de máquina, eliminando filas entre operações, reduzindo o estoque WIP e encurtando drasticamente o tempo decorrido desde a matéria-prima até o componente hidráulico acabado.
Especificações técnicas importantes para usinagem de componentes hidráulicos
Ao avaliar um centro de usinagem composto específico para torneamento e fresamento hidráulico, diversas especificações técnicas determinam diretamente se a máquina atenderá aos requisitos geométricos, de acabamento superficial e de produtividade da produção de componentes hidráulicos. Estas não são especificações genéricas de máquinas-ferramenta – elas refletem as demandas específicas das geometrias das peças hidráulicas.
| Especificação | Faixa Típica para Trabalho Hidráulico | Por que é importante para componentes hidráulicos |
| Furo do fuso principal (diâmetro do furo passante) | 65 – 130mm | Determina o diâmetro máximo da barra para usinagem do cilindro e do carretel |
| Faixa de velocidade do fuso principal | 50 – 4.000 RPM | Torque de baixo custo para torneamento em desbaste; velocidade de ponta para mandrilamento de acabamento em diâmetros pequenos |
| Excentricidade do Fuso Principal (radial) | ≤ 0,002 mm | Limita diretamente a cilindricidade e a concentricidade alcançáveis dos furos |
| Velocidade da ferramenta motorizada (torre acionada) | 6.000 – 12.000 RPM | Determina o desempenho da ferramenta de metal duro para furação portuária e faceamento |
| Viagem no eixo Y | ±50 – ±100mm | Define o alcance descentralizado para porta excêntrica e usinagem de recursos |
| Resolução do eixo C | 0,001° ou melhor | Precisão da posição angular da porta e localização angular do furo cruzado |
| Pressão do refrigerante através do fuso | 70 – 150 barras | Permite perfuração eficaz de furos profundos e perfuração com canhão para passagens longas |
| Diâmetro máximo de giro | 250 – 650 mm | Define a faixa de tamanho dos corpos de válvulas, manifolds e cilindros que podem ser processados |
| Comprimento máximo de giro | 500 – 2.000 mm | Determina os comprimentos do cilindro que podem ser processados em um único mandril |
| Precisão de posicionamento (eixos lineares) | ±0,003 – ±0,005 mm | Governa a posição da porta, localização da rosca e tolerância posicional do furo |
Sistemas de Compensação Térmica
O deslocamento térmico – a mudança dimensional na estrutura da máquina causada pelo calor gerado durante o corte, rotação do fuso e operação do sistema hidráulico – é uma das fontes mais significativas de erro dimensional na usinagem de precisão. Os centros de usinagem compostos de torneamento e fresamento específicos para sistemas hidráulicos, destinados a trabalhos com furos com tolerâncias restritas, devem abordar sistematicamente os efeitos térmicos. Os principais fabricantes de máquinas usam uma combinação de estruturas simétricas de coluna e base (para que o crescimento térmico seja geometricamente previsível em vez de aleatório), sensores de temperatura em pontos estruturais críticos que alimentam um algoritmo de compensação em tempo real no controlador CNC e resfriamento forçado dos rolamentos principal e do subfuso, dos alojamentos das porcas dos parafusos esféricos e das guias lineares. Sem compensação térmica eficaz, é típico um desvio dimensional de 5–15 µm por hora de operação – o suficiente para empurrar o furo do carretel de precisão para fora da tolerância durante uma longa produção.
Componentes hidráulicos mais adequados para usinagem de torno-fresamento de compostos
Embora quase todos os componentes hidráulicos rotacionais ou prismáticos se beneficiem da usinagem de compósitos até certo ponto, certas famílias de componentes representam as aplicações de maior valor onde as vantagens de produtividade e qualidade do centro de usinagem de torneamento-fresamento específico para sistemas hidráulicos são mais claramente percebidas.
Barris de cilindro hidráulico
Os cilindros são a aplicação quintessencial de usinagem de compósitos. O perfil externo – diâmetro externo torneado, flanges e saliências de porta – deve ser concêntrico com o furo interno para garantir espessura de parede uniforme e integridade estrutural à pressão operacional. O furo em si requer um acabamento de Ra 0,4 µm ou melhor (frequentemente posteriormente afiado para Ra 0,1–0,2 µm), cilindricidade precisa em todo o comprimento do furo e aberturas de porta corretamente posicionadas e dimensionadas. Formas de rosca em ambas as extremidades e usinagem de porta externa são recursos padrão. Todas essas operações são realizadas em uma única configuração em um centro de torneamento-fresamento hidráulico específico, com a segunda extremidade completada pelo subfuso, produzindo um cilindro totalmente acabado e pronto para o brunimento final sem qualquer manuseio intermediário ou reaperto.
Corpos de Válvulas e Carcaças de Carretel
Os corpos das válvulas de controle direcional contêm múltiplos furos de carretel, passagens de portas cruzadas, passagens piloto, passagens de drenagem e faces de portas externas - todos os quais devem ser dimensionados com precisão e localizados uns em relação aos outros para garantir a operação correta da válvula e zero vazamento interno na pressão nominal. A tolerância do diâmetro do furo do carretel é normalmente H6 ou H7 (alguns mícrons acima do nominal), com cilindricidade controlada para 3–5 µm e acabamento superficial para Ra 0,2–0,4 µm. O centro de usinagem de compósitos hidráulico específico produz esses furos a partir de sólidos no fuso de torneamento e, em seguida, indexa o eixo C para perfurar e fresar todos os furos transversais, faces de portas, passagens piloto e marcações de identificação na mesma configuração – garantindo que cada passagem cruze seu furo pretendido exatamente no local e ângulo especificados.
Bomba Hidráulica e Carcaças de Motor
As carcaças da bomba de pistão e do motor exigem furos de precisão para a superfície de rolamento do bloco de cilindros, faces de vedação da placa de porta, furos do rolamento do eixo e recursos de montagem da placa de distribuição. A concentricidade do furo do rolamento do eixo com o furo do bloco de cilindros é crítica – o desalinhamento causa carga desigual no pistão, aumento do atrito e desgaste prematuro. Em um centro de torneamento-fresamento específico para hidráulica, o furo do rolamento e o furo do bloco de cilindros são usinados no mesmo ponto de referência do fuso, tornando a concentricidade uma função da precisão do fuso da máquina, em vez de uma pilha de tolerância de duas configurações separadas. O fresamento de aberturas de portas em forma de rim, furos de sincronização, passagens de drenagem e padrões de parafusos de montagem é concluído pela ferramenta elétrica no mesmo ciclo.
Blocos Manifold e Componentes de Circuitos Integrados
Os blocos coletores hidráulicos — corpos retangulares ou cilíndricos contendo múltiplas cavidades de válvulas, passagens de conexão e aberturas de portas — representam um dos mais complexos desafios de usinagem multioperação em hidráulica. Quando o manifold tem uma forma rotacional ou quase rotacional (coletores cilíndricos, distribuidores redondos), o centro de torneamento-fresamento específico hidráulico oferece vantagens significativas em relação a uma abordagem convencional de centro de usinagem de 5 eixos, usando o fuso de torneamento rotativo para desbaste e acabamento eficiente dos recursos de diâmetro externo antes que a ferramenta motorizada complete a cavidade da porta e a rede de passagem. Para manifolds mais prismáticos, algumas configurações de centro de usinagem composta incluem uma torre de eixo B ou um fuso de fresamento secundário que se aproxima da peça de múltiplas direções, completando toda a rede de portas sem reposicionar a peça de trabalho.
Sistemas de ferramentas e fixação para usinagem de peças hidráulicas
O desempenho de um centro de usinagem composto de torneamento e fresamento hidráulico específico é tão bom quanto as ferramentas e os sistemas de fixação usados com ele. Para usinagem de componentes hidráulicos, a seleção de ferramentas é impulsionada pela combinação de requisitos de alta precisão, materiais difíceis e a necessidade de confiabilidade do processo em longos ciclos de produção.
Barras de mandrilar e porta-ferramentas antivibração
O mandrilamento interno de furos de carretel hidráulico e furos de cilindro em altas relações profundidade/diâmetro cria um ambiente exigente para o desempenho da barra de mandrilar. Barras de mandrilar longas e delgadas são suscetíveis a vibração – vibração autoexcitada que produz um acabamento de superfície recortado característico em vez da superfície lisa do furo necessária para vedação hidráulica. Em centros de usinagem de compósitos específicos para sistemas hidráulicos, barras de mandrilar com haste de carboneto de tungstênio (que têm três vezes a rigidez do aço) são usadas para furos de até aproximadamente 6x de profundidade de diâmetro. Para furos mais profundos, barras de mandrilar ativas com amortecimento de vibração e amortecedores de massa sintonizados na haste — usando uma massa inercial com amortecimento viscoso que absorve a energia de vibração na frequência natural da ferramenta — permitem um mandrilamento preciso em relações L/D de 10:1 ou mais sem trepidação.
Sistemas de mandril de precisão e mandris de pinça
A precisão da fixação determina diretamente a concentricidade e o desvio do furo. Para usinagem de componentes hidráulicos, mandris hidráulicos ou pneumáticos com mandíbulas de precisão endurecidas e retificadas no diâmetro específico do componente são padrão no fuso principal de máquinas de compósitos específicos para sistemas hidráulicos. A retificação da mandíbula (retificação das mandíbulas do mandril no local enquanto fixadas no mandril na pressão de fixação operacional) elimina o desvio inerente das mandíbulas do mandril padrão - reduzindo o desvio total do indicador das peças retidas para 0,005 mm ou menos. Para componentes menores, como carretéis, são preferidos porta-pinças com excentricidade de 0,003 mm ou melhor, proporcionando precisão de fixação e concentricidade superiores em comparação com mandris de mandíbula nesses diâmetros menores.
Porta-ferramentas motorizadas e sistemas de torre VDI/BMT
A precisão das ferramentas acionadas usadas para perfuração cruzada e fresamento de portas em componentes hidráulicos depende substancialmente da interface da torre e da qualidade do porta-ferramenta acionado. Os modernos centros de usinagem de compostos hidráulicos específicos usam interfaces de montagem de ferramentas VDI (Verein Deutscher Ingenieure) ou BMT (Base Mount Turret). Os porta-ferramentas acionados estilo BMT oferecem maior rigidez e menor desvio do que os equivalentes VDI porque o flange do porta-ferramenta assenta diretamente na face da torre, em vez de em um furo cônico - uma vantagem significativa ao perfurar furos cruzados precisos em aço de válvula dura com brocas de metal duro de pequeno diâmetro, onde o desvio da broca causa diretamente erros de posição do furo e quebra da broca.
Recursos de controle CNC essenciais para programas de componentes hidráulicos
O controlador CNC em um centro de usinagem composto de torneamento e fresamento hidráulico específico deve lidar com um nível de complexidade de programação muito além de um torno CNC de dois eixos padrão. Interpolação multieixo, sincronização de subfuso e rotinas de medição em processo são requisitos padrão para programas de peças hidráulicas.
- Interpolação multieixo simultânea: A capacidade de interpolar os eixos X, Z, Y, C e B simultaneamente em um único bloco de usinagem permite que geometrias de portas complexas, furações de ângulos compostos e superfícies contornadas sejam usinadas em um único caminho contínuo da ferramenta, em vez de uma sequência de movimentos lineares aproximados. Esta capacidade é essencial para interseções de portas de ângulo composto em corpos de válvulas onde as passagens de portas devem se encontrar em ângulos específicos em vários planos.
- Transferência de peças e sincronização de subfuso: Ao transferir uma peça de trabalho do fuso principal para o fuso secundário, o controlador deve sincronizar as velocidades e as posições do fuso com precisão antes de segurar - em seguida, coordenar a liberação do mandril principal com o engate do mandril do fuso secundário para evitar queda ou distorção da peça de trabalho. Os controladores CNC modernos executam essa transferência automaticamente a partir de uma sequência programada de código G, mantendo a velocidade do fuso e o alinhamento de fase em frações de grau durante o evento de transferência.
- Medição em processo e controle adaptativo: Muitos centros de usinagem de compósitos específicos para hidráulica são equipados com sistemas de apalpação por toque que medem diâmetros de furo críticos, desvios e posições de recursos entre operações de usinagem dentro do mesmo ciclo de programa. O controlador CNC compara as dimensões medidas com os valores nominais e ajusta automaticamente os deslocamentos da ferramenta para compensar o desgaste da ferramenta ou o desvio térmico, mantendo os diâmetros dos furos dentro da tolerância em longas execuções de produção, sem intervenção do operador ou triagem de inspeção pós-usinagem.
- Execução de compensação térmica: O CNC lê as entradas do sensor de temperatura dos pontos de monitoramento estrutural e aplica correções de posição do eixo no nível de controle – normalmente atualizadas a cada poucos minutos – para cancelar os efeitos dimensionais do crescimento térmico da máquina. Para tolerâncias de furo hidráulico na faixa de ±0,005 mm, esta compensação ativa pode significar a diferença entre um processo capaz e estável e um processo que requer ajuste manual constante para permanecer dentro da tolerância.
- Programação conversacional para recursos hidráulicos: Alguns fabricantes de máquinas oferecem módulos de programação de conversação específicos da aplicação para recursos de componentes hidráulicos — ciclos de acabamento de furo de carretel, padrões de perfuração de furos cruzados, ciclos de fresamento de rosca de porta — que permitem aos operadores definir os parâmetros de recurso (diâmetro, profundidade, posição, formato de rosca) em menus de conversação simples, em vez de escrever código G bruto. Esses módulos reduzem significativamente o tempo de programação e os erros de programação para famílias de peças hidráulicas padrão.
Avaliando e selecionando um centro de usinagem específico para torneamento e fresamento hidráulico
Investir em um centro de usinagem de compósitos para torneamento e fresamento específico para sistemas hidráulicos é um compromisso de capital significativo. Fazer a seleção certa exige ir além das especificações do folheto para um processo de avaliação disciplinado que combine a capacidade da máquina com os requisitos de produção.
Defina primeiro sua faixa de componentes
Antes de abordar os fabricantes de máquinas, caracterize minuciosamente as famílias de componentes hidráulicos que você pretende usinar: diâmetros de furo máximo e mínimo, comprimento e peso máximos da peça, as relações L/D de furos críticos, a complexidade angular dos padrões de portas, especificações de materiais (ferro dúctil, aço carbono, aço-liga, inoxidável), requisitos de acabamento superficial em furos de vedação e volumes de produção. Esses dados definem a especificação mínima não negociável para cada parâmetro-chave da máquina – tamanho do furo do fuso, deslocamento do eixo Y, velocidade da ferramenta acionada, pressão do líquido refrigerante – e evitam a compra de uma máquina que não pode realmente processar a linha de componentes pretendida.
Solicite um teste de corte em suas peças reais
A única maneira confiável de validar se um centro de usinagem de compósitos hidráulico específico atenderá aos seus requisitos de tolerância na produção é executar um teste de corte usando o material e a geometria reais do componente na máquina candidata. Fabricantes de máquinas respeitáveis facilitarão os testes de corte em seus centros de demonstração. Traga suas próprias ferramentas de corte e pastilhas se você tiver preferências de ferramentas estabelecidas ou permita que o fabricante da máquina selecione as ferramentas - mas meça você mesmo cada dimensão crítica com equipamento de medição calibrado após o ciclo de teste. Concentre-se particularmente na cilindricidade do furo em toda a profundidade, na concentricidade do furo em relação aos recursos de referência externos, na precisão da posição do furo cruzado e no acabamento superficial dos diâmetros do furo do carretel.
Avalie a experiência do construtor na indústria hidráulica
Nem todos os fabricantes de máquinas de torneamento e fresamento têm experiência equivalente em usinagem de componentes hidráulicos. Procure especificamente construtores que possam fornecer instalações de referência para clientes na produção de componentes hidráulicos, engenheiros de aplicação que entendam os requisitos específicos de tolerância e acabamento superficial das interfaces de vedação hidráulica e infraestrutura de suporte pós-venda capaz de responder rapidamente aos problemas do processo. O suporte à aplicação — ajuda no desenvolvimento da estratégia ideal de ferramentas, parâmetros de corte e estrutura de programa para suas peças hidráulicas específicas — é muitas vezes tão valioso quanto a própria máquina para alcançar uma rápida rampa para uma produção estável.
Custo total de propriedade além do preço de compra
O preço de compra de um centro de usinagem composto específico para torneamento e fresamento hidráulico é apenas um componente do custo total de propriedade. Considere o investimento em ferramentas para a configuração inicial de ferramentas, transportador de cavacos e sistemas de filtragem de refrigerante dimensionados para os materiais que estão sendo usinados, tempo de programação para desenvolver e validar os programas iniciais para cada família de peças, custos de manutenção preventiva e peças sobressalentes e o valor da produtividade do tempo de configuração reduzido, WIP reduzido e eliminação do manuseio entre máquinas. Quando esses fatores são incluídos, o argumento econômico para um centro de usinagem de compósitos bem especificado, em vez de um fluxo de trabalho convencional com várias máquinas, é normalmente atraente, especialmente para qualquer componente hidráulico que exija mais de duas configurações separadas em equipamentos convencionais.
O centro de usinagem composto de torneamento e fresamento hidráulico específico representa uma mudança fundamental na forma como os componentes hidráulicos exigentes são produzidos – comprimindo fluxos de trabalho de múltiplas máquinas em ciclos de configuração única, eliminando erros de posição acumulados e permitindo o acabamento superficial e a precisão dimensional que os sistemas hidráulicos de alta pressão exigem. Para qualquer fabricante que produza componentes hidráulicos em grande volume com requisitos de tolerância rígidos, esta classe de máquina-ferramenta não é uma atualização de luxo, mas uma necessidade prática para competir em qualidade, prazo de entrega e custo em um mercado que continua a exigir melhor desempenho de cada componente do circuito hidráulico.
