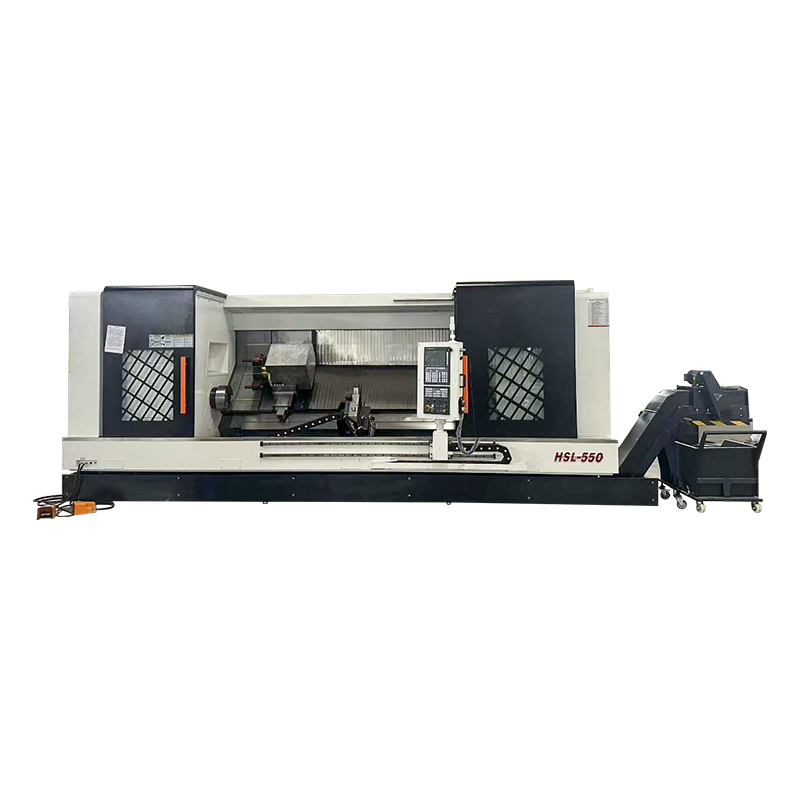

Série HSL - Torneamento e Fresadora de Fuso Duplo para Serviço Pesado

O que “serviço pesado” realmente significa em corte CNC

Em oficinas reais, “serviço pesado” tem menos a ver com o peso do folheto e mais com a capacidade da máquina de manter a geometria quando você empurra a carga de cavacos. Uma regra prática: a rigidez aparece como carga estável do fuso, acabamento superficial consistente e dimensões repetíveis sob os mesmos parâmetros de corte. Se suas peças começarem a oscilar após algumas horas, o fator limitante geralmente é a estrutura, o suporte da guia ou o comportamento térmico – e não o percurso.

Indicadores de rigidez que os compradores podem verificar

• Corte o mesmo recurso no início e no final de um turno; compare a variação de tamanho (estrutura térmica).
• Ouça o início da vibração quando a alimentação aumenta – a vibração precoce geralmente indica uma rigidez fraca do loop.
• Verifique as marcas de reversão do eixo em paredes retas – ajuste de folga/servo e pré-cargas de guia aparecem aqui.
• Meça o nivelamento após revestimento pesado; a recuperação estrutural é tão importante quanto a potência do fuso.

Da nossa parte, mantemos rígido o controle de qualidade desde a fundição até a montagem, porque a promessa de “serviço pesado” só é real quando toda a cadeia de rigidez é consistente.

Potência do fuso versus torque: de onde vem a capacidade de corte

Muitos compradores comparam apenas o pico de kW de Máquina-ferramenta CNC de corte para serviços pesados , mas o corte pesado depende torque no RPM que você realmente usa . Desbaste de aço em RPM baixa a média precisa de torque; o acabamento em alta velocidade precisa de potência e equilíbrio. Se você utiliza fresas de facear grandes ou canais profundos, solicite a curva de torque ou pelo menos a faixa de torque nominal.

Orientação de correspondência rápida

Guias e retificação: por que o “movimento suave” afeta a precisão

A estabilidade do corte depende da qualidade do movimento. Mesmo com bons servos, a retilineidade da guia, a consistência da pré-carga e a geometria do contato influenciam a vibração e o erro de contorno. É por isso que instalações como retificadoras de superfície e retificadoras de guia são importantes: elas permitem um controle mais rígido da interface de deslizamento/rolamento, onde a precisão realmente reside.

Sintomas comuns e o que geralmente indicam

• Acabamento ondulado em planos: ressonância, fricção irregular ou amortecimento insuficiente.
• Protuberâncias nos cantos no contorno: limites de aceleração, erro de seguimento do servo ou stick-slip.
• Variação de tamanho entre eixos: incompatibilidade de geometria da guia ou problemas de alinhamento do parafuso esférico.
• Marcas periódicas: erro de passo do parafuso esférico, efeitos de resolução do codificador ou desvio mecânico.

Em nossa linha de produção, mantemos a retificação e a montagem no mesmo ciclo de qualidade para que a suavidade do movimento permaneça consistente de uma máquina para outra.

Composto Torneamento-Fresamento: De onde vem a verdadeira eficiência

O compósito para torneamento e fresamento não é apenas “mais funções”. A eficiência vem da redução de refixações e transferências de dados. Cada vez que você move uma peça para uma segunda configuração, você adiciona erros de empilhamento, tempo de manuseio e risco de refugo. Com o processamento composto, o objetivo é uma fixação, usinagem completa —especialmente valioso para peças com coaxialidade, concentricidade e tolerâncias posicionais.

Quando a usinagem de compósitos é mais valiosa

• Peças que exigem concentricidade estreita entre OD/ID torneado e recursos fresados.
• Componentes com furos angulares ou rasgos de chaveta que devem referenciar um ponto de referência de giro.
• Trabalhos de alta variedade onde o tempo de configuração domina o tempo de corte.
• Peças de paredes finas que se deformam quando são desfixadas e fixadas novamente.

Investimos todos os recursos de P&D em tecnologia composta, porque a velocidade da iteração é importante: atualizações mais rápidas se traduzem em economias reais de tempo de ciclo no chão de fábrica.

Estratégia de retenção de trabalho: o fator de custo oculto

Muitos problemas de “capacidade” são, na verdade, problemas de fixação de trabalho. Se uma peça se mover sob carga, você reduzirá o avanço, adicionará passes de mola ou aceitará sucata – nada disso aparece nas especificações da máquina. Um Máquina-ferramenta CNC de corte para serviços pesados tem melhor desempenho quando a rigidez do laço do acessório corresponde à rigidez do laço da máquina.

Verificações práticas antes de culpar a máquina

1. Marque a peça e o acessório, execute um passe de desbaste e verifique qualquer deslocamento nas marcas testemunhas.
2. Meça a distorção da peça após desapertar; deformação indica problemas de estratégia de fixação.
3. Reduzir saliências e aumentar pontos de apoio; a rigidez aumenta fortemente com a alavancagem.
4. Verifique a área de contato da mandíbula/dispositivo; pequenas manchas de contato concentram o estresse e o deslizamento.

Se você compartilha seus desenhos típicos de peças e tolerâncias alvo, geralmente recomendo conceitos de fixação que tornam o corte pesado previsível em vez de “frágil”.

Gerenciamento térmico: por que a precisão muda no meio do turno

O comportamento térmico é um dos fatores mais negligenciados no corte pesado. O calor vem dos rolamentos do fuso, motores, energia de corte, temperatura do líquido refrigerante e variação ambiente. O resultado é uma mudança lenta na geometria. O que importa não é “sem calor”, mas calor previsível e compensável .

O que os compradores devem perguntar

• Tempo de aquecimento para estabilizar as principais dimensões sob RPM/carga típica.
• Layout de refrigeração (fuso, motores, parafusos esféricos) e controle de temperatura do líquido refrigerante.
• Capacidade de compensação térmica no sistema CNC (se aplicável).
• Repetibilidade após transições de inatividade para corte (comum em oficinas).
