O que é um centro de usinagem de fuso duplo e ele é adequado para sua oficina?

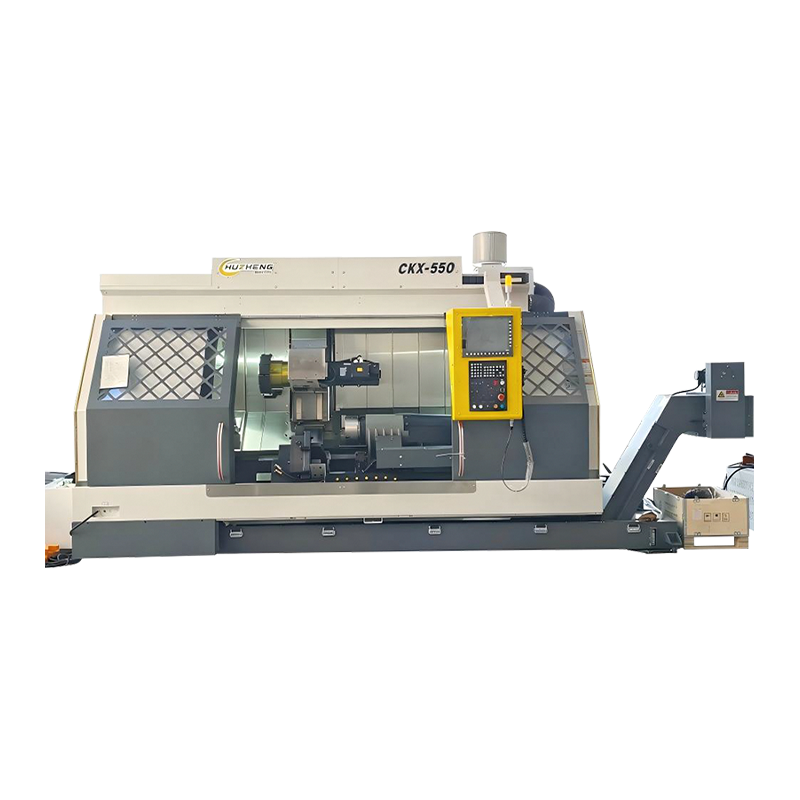

O que é um centro de usinagem de fuso duplo?

Um centro de usinagem de fuso duplo é uma máquina-ferramenta CNC equipada com dois fusos independentes – cada um capaz de segurar e girar uma ferramenta de corte – montados em uma única plataforma de máquina. Ao contrário de um centro de usinagem de fuso único padrão, onde um fuso executa todas as operações de corte sequencialmente, um centro de usinagem de fuso duplo permite que duas peças sejam usinadas simultaneamente ou permite que uma única peça seja processada de dois lados ou com duas ferramentas diferentes ao mesmo tempo, dependendo da configuração da máquina.

O conceito é simples: se um fuso produz uma peça por ciclo, dois fusos funcionando em paralelo podem produzir duas peças ao mesmo tempo — efetivamente dobrando o rendimento sem duplicar proporcionalmente o espaço físico, os operadores ou a área ocupada pela máquina. Na prática, o ganho real de produtividade depende da geometria da peça, do grau em que ambos os fusos podem funcionar simultaneamente e de quão bem a máquina está integrada na célula de produção. Mas em aplicações de alto volume com famílias de peças adequadas, os centros de usinagem CNC de fuso duplo são uma das ferramentas mais poderosas disponíveis para reduzir o tempo de ciclo e o custo por peça.

As máquinas de fuso duplo estão disponíveis em diversas configurações — orientações verticais e horizontais, arranjos de fusos fixos e móveis independentemente e com níveis variados de sincronização de eixos entre os dois fusos. Cada configuração é adequada a diferentes tipos de peças e cenários de produção, por isso é essencial compreender a fundo as opções antes de tomar uma decisão de compra.

Como funciona um centro de usinagem de fuso duplo

No nível da máquina, um centro de usinagem de fuso duplo opera com os mesmos princípios fundamentais do CNC de qualquer centro de usinagem padrão – eixos lineares servo-acionados, um trocador de ferramentas, sistema de refrigeração e um controlador CNC – mas com a complexidade adicional de gerenciar dois fusos e seus suportes de trabalho, ferramentas e caminhos de movimento associados simultaneamente. O controlador CNC deve coordenar os movimentos de ambos os cabeçotes do fuso em relação às suas respectivas peças e garantir que as duas operações de usinagem não interfiram entre si física ou dinamicamente.

Operação de fuso sincronizado vs. independente

No modo sincronizado, ambos os fusos executam caminhos de ferramenta idênticos em peças idênticas ao mesmo tempo — um programa NC controla ambos os fusos como uma imagem espelhada ou cópia direta. Este é o modo de operação mais comum para produção em alto volume de peças idênticas, como componentes automotivos, corpos de válvulas hidráulicas ou carcaças de bombas. O tempo de ciclo por peça é essencialmente o mesmo de uma máquina de fuso único, mas a produção duplica porque duas peças são concluídas por ciclo.

No modo independente, cada fuso possui seu próprio caminho de ferramenta e pode realizar operações completamente diferentes simultaneamente. Isso é útil ao usinar uma peça que requer configurações diferentes — por exemplo, o Fuso 1 executa o fresamento em desbaste enquanto o Fuso 2 executa o mandrilamento de acabamento na peça previamente desbastada — permitindo efetivamente que a máquina opere como duas máquinas em um gabinete. A operação independente requer um controlador capaz de executar dois programas NC totalmente separados simultaneamente, um recurso disponível em sistemas CNC modernos de última geração, como controladores multicanais Fanuc, Siemens e Mitsubishi.

Arranjos da cabeça do fuso

A disposição física dos dois fusos varia significativamente entre os projetos de máquina. Em configurações de fuso duplo de passo fixo, ambos os fusos são montados a uma distância fixa na mesma peça fundida da cabeça do fuso, compartilhando todos os movimentos do eixo. Este é o projeto mais simples e rígido, ideal para famílias de peças com espaçamento de recursos consistente. Projetos de passo variável permitem que a distância entre os dois fusos seja ajustada — manualmente ou sob controle CNC — para acomodar diferentes espaçamentos de peças e layouts de fixação. Alguns centros avançados de usinagem CNC de fuso duplo montam cada fuso em eixos totalmente independentes, dando a cada fuso seu próprio deslocamento X, Y e Z e permitindo operações completamente diferentes em peças posicionadas em qualquer lugar dentro de seus respectivos envelopes de trabalho.

Centros de usinagem verticais vs. horizontais de fuso duplo

Assim como os centros de usinagem de fuso único vêm em configurações verticais (VMC) e horizontais (HMC), as máquinas de fuso duplo estão disponíveis em ambas as orientações — e a escolha entre elas traz as mesmas implicações das máquinas de fuso único, amplificadas pela complexidade adicional de dois fusos.

Centros de usinagem vertical de fuso duplo

Em um centro de usinagem vertical com fuso duplo, ambos os fusos apontam para baixo e as peças são fixadas em uma mesa horizontal abaixo. Esta configuração é intuitiva para operadores familiarizados com VMCs convencionais e é adequada para peças planas ou prismáticas que necessitam apenas de usinagem na face superior. Os dois fusos são normalmente dispostos lado a lado ao longo do eixo X, e o arranjo de passo fixo é o mais comum. O escoamento de cavacos é menos favorável do que em configurações horizontais porque os cavacos caem sobre a peça de trabalho e o acessório, exigindo mais atenção à direção da refrigeração e ao projeto do acessório para evitar o acúmulo de cavacos em áreas críticas.

Centros de usinagem horizontais de fuso duplo

Um centro de usinagem horizontal de fuso duplo posiciona ambos os fusos horizontalmente, apontando para peças montadas em faces verticais de paletes. A orientação horizontal tem uma vantagem natural na queda dos cavacos – a gravidade puxa os cavacos para longe da zona de corte e para dentro do transportador de cavacos – o que é particularmente importante na produção de alto volume, onde os tempos de ciclo são curtos e o gerenciamento de cavacos afeta diretamente a qualidade da superfície e a vida útil da ferramenta. As máquinas horizontais de fuso duplo são a configuração dominante na usinagem de motores automotivos, onde blocos de motores, cabeçotes de cilindro, carcaças de transmissão e componentes similares são produzidos em volumes extremamente altos com tolerâncias restritas.

Ganhos reais de produtividade: o que você realmente obtém

A duplicação teórica da produção de um centro de usinagem com dois fusos parece convincente, mas os ganhos de produtividade no mundo real dependem muito de como a máquina é aplicada, programada e integrada. Aqui está uma análise honesta de onde vêm os ganhos e onde estão as limitações.

Tempo de ciclo e rendimento

Quando ambos os fusos funcionam totalmente sincronizados em peças idênticas, o tempo de corte produtivo é idêntico ao de uma máquina de fuso único. O ganho é puramente no rendimento – duas peças são concluídas por ciclo em vez de uma, portanto o número de peças produzidas por turno dobra enquanto o tempo de operação da máquina permanece o mesmo. Para uma peça com tempo de ciclo de 4 minutos, uma máquina de fuso único produz 15 peças por hora. O mesmo ciclo em uma máquina de fuso duplo produz 30 peças por hora no mesmo espaço e com a mesma atenção do operador.

Redução do Tempo Não Produtivo

Além do tempo de ciclo bruto, os centros de usinagem de fuso duplo reduzem a proporção de tempo não produtivo – configuração, carga, descarga, sondagem – em relação ao número de peças produzidas. Carregar duas peças em um acessório duplo leva apenas um pouco mais de tempo do que carregar uma, portanto o tempo de carregamento por peça é aproximadamente reduzido à metade. As trocas de ferramentas, os ciclos de apalpação e as trocas de paletes são amortizadas de forma semelhante em duas peças em vez de uma, melhorando significativamente a eficácia geral do equipamento (OEE) em ambientes de alta mistura e volume médio a alto.

Onde os ganhos são limitados

Nem todas as operações beneficiam igualmente. Se um fuso terminar sua operação significativamente mais rápido do que o outro – devido a diferentes profundidades de corte, complexidade do recurso ou comprimento do caminho da ferramenta – o fuso mais rápido fica ocioso esperando que o outro seja concluído antes que o ciclo possa terminar e as peças possam ser descarregadas. Este problema de "ciclo desequilibrado" reduz o ganho de rendimento efetivo abaixo dos 2x teóricos. Alcançar ciclos equilibrados requer um planejamento cuidadoso do processo, às vezes redistribuindo recursos entre os dois fusos ou ajustando parâmetros de corte para equalizar os tempos de ciclo. Para peças com distribuições de recursos altamente assimétricas, o benefício da usinagem com fuso duplo pode ser limitado, a menos que a máquina suporte operação totalmente independente.

Indústrias e aplicações onde as máquinas de fuso duplo se destacam

Os centros de usinagem de fuso duplo não são uma solução universal — eles oferecem o maior valor em cenários de produção específicos. Aqui estão os setores e tipos de peças onde demonstram consistentemente um forte retorno sobre o investimento:

• Componentes do trem de força automotivo: Blocos de motor, cabeçotes de cilindro, capas de mancal de virabrequim, bielas, carcaças de transmissão e caixas de diferencial são peças de alto volume e geometricamente consistentes, ideais para processamento sincronizado de fuso duplo. Os principais fornecedores de nível 1 e linhas de usinagem OEM dependem fortemente de centros de usinagem horizontais de fuso duplo para esses componentes.
• Hidráulica e pneumática: Corpos de válvulas, blocos coletores, tampas de extremidades de cilindros e carcaças de bombas são normalmente peças prismáticas usinadas em volumes médios a altos com geometrias consistentes — uma combinação perfeita para VMCs de fuso duplo com automação de paletes.
• Componentes de dispositivos médicos: Componentes de implantes ortopédicos, corpos de instrumentos cirúrgicos e alojamentos de dispositivos implantáveis são geralmente peças pequenas e de precisão produzidas em volumes moderados de titânio ou aço inoxidável. A usinagem com fuso duplo reduz significativamente o custo por peça nessas aplicações de alto valor e sensíveis ao custo.
• Componentes estruturais aeroespaciais: Suportes, conexões, nervuras e componentes de fixação produzidos em alumínio ou titânio se beneficiam do processamento de fuso duplo quando os volumes anuais são suficientes para justificar fixação dedicada para ambos os fusos.
• Gabinetes de eletrônicos de consumo: Carcaças de alumínio, dissipadores de calor e estruturas estruturais para produtos eletrônicos são produzidos em volumes muito elevados com geometria consistente, tornando-os adequados para VMCs de fuso duplo integrados em linhas de produção automatizadas.
• Usinagem de contrato geral: As oficinas que produzem pedidos recorrentes da mesma família de peças se beneficiam das máquinas de fuso duplo quando um grupo principal de peças pode ser executado de forma consistente o suficiente para justificar o investimento em acessórios necessário para a produção dupla.

Principais especificações a serem comparadas ao avaliar centros de usinagem de fuso duplo

Ao comparar centros de usinagem CNC de fuso duplo de diferentes fabricantes, um conjunto padrão de especificações define desempenho, capacidade e adequação para sua aplicação. Aqui está o que cada especificação significa em termos práticos:

Considerações sobre ferramentas e fixações para usinagem de dois fusos

Os requisitos de ferramentas e acessórios para um centro de usinagem de fuso duplo são mais complicados do que para uma máquina de fuso único, e subestimar esse investimento é um erro comum que atrasa o retorno do investimento na própria máquina.

Conjuntos de ferramentas correspondentes

Ao trabalhar em modo sincronizado, ambos os fusos executam os mesmos percursos de ferramenta utilizando as mesmas ferramentas. Para obter consistência dimensional entre as duas peças, as ferramentas de corte em cada fuso devem ser combinadas — mesmas classes de pastilha, mesma geometria de ferramenta, mesma tolerância de desvio e, idealmente, o mesmo estágio de vida útil da ferramenta. Uma ferramenta desgastada no Fuso 1 e uma ferramenta nova no Fuso 2 produzirão peças com diferentes acabamentos superficiais e resultados dimensionais. O gerenciamento disciplinado de ferramentas, incluindo a substituição de ferramentas emparelhadas e o uso consistente de presetters, é essencial para manter a qualidade das peças na produção de fuso duplo.

Luminárias duplas e design de paletes

A operação simultânea de duas peças requer dois conjuntos de suportes de trabalho – dois acessórios independentes em um único palete ou dois paletes separados carregados em um sistema de troca de paletes. O projeto do acessório deve localizar com precisão cada peça de trabalho no espaçamento correto para corresponder ao passo do fuso, segurar as peças rigidamente contra forças de corte de ambos os fusos simultaneamente e permitir carregamento e descarregamento fáceis e repetíveis. Sistemas de acessórios modulares de fornecedores como Schunk, Lang, Vischer & Bolli ou Jergens são comumente usados ​​porque permitem rápida adaptação a diferentes famílias de peças sem construir acessórios dedicados do zero para cada trabalho.

Revistas de ferramentas compartilhadas vs. independentes

Alguns centros de usinagem de fuso duplo compartilham um único magazine de ferramentas entre os dois fusos, com o trocador de ferramentas responsável por rotear as ferramentas para o fuso correto. Isto simplifica o hardware do magazine, mas pode criar gargalos durante as trocas de ferramentas se ambos os fusos precisarem trocar de ferramentas simultaneamente. Máquinas com magazines independentes — um para cada fuso — eliminam esta restrição e permitem trocas de ferramentas totalmente assíncronas, o que é particularmente importante no modo de operação independente, onde os dois fusos podem estar em pontos diferentes em seus respectivos programas.

Análise de custos: vale a pena investir em um centro de usinagem de fuso duplo?

Um centro de usinagem CNC de fuso duplo normalmente custa de 30 a 70% mais do que uma máquina comparável de fuso único, dependendo da configuração, independência do fuso e integração de automação. A justificativa para esse prêmio deve ser baseada em uma análise realista de suas necessidades de produção, e não apenas no multiplicador teórico de produtividade.

• Limite de volume: O investimento em acessórios, o tempo de programação e a engenharia de processos necessários para executar peças duplas só compensam acima de um determinado volume anual. Como orientação aproximada, peças que produzem menos de 500 a 1.000 peças por ano podem não gerar economias suficientes para justificar a complexidade adicional. Peças de alto volume, produzidas com dezenas de milhares de peças por ano, são fortes candidatas.
• Economia de espaço: Uma única máquina de fuso duplo produzindo 30 peças por hora ocupa muito menos espaço do que duas máquinas de fuso único produzindo a mesma produção. Em instalações onde o espaço físico é uma restrição, isto por si só pode justificar o investimento.
• Redução de mão de obra: Um operador pode gerenciar uma máquina de fuso duplo em vez de supervisionar duas máquinas separadas, reduzindo diretamente o custo de mão de obra por peça e liberando os operadores para atividades de valor agregado.
• Eficiência energética: Operar uma máquina de fuso duplo consome menos energia total do que duas máquinas de fuso único com produção equivalente porque a partida do fuso, as bombas de refrigeração, os transportadores de cavacos e os sistemas de controle são compartilhados.
• Período de retorno: Para aplicações bem adaptadas, os períodos de retorno do investimento de 18 a 36 meses são realistas quando a máquina funciona em dois ou três turnos por dia. A má correspondência entre peças de máquina, baixa utilização ou mudanças frequentes de trabalho podem levar o retorno do investimento para muito além de cinco anos.

Principais fabricantes de centros de usinagem de fuso duplo

Vários fabricantes de máquinas-ferramenta estabeleceram sólida reputação no mercado de centros de usinagem de fuso duplo, cada um com pontos fortes distintos em termos de opções de configuração, níveis de precisão e indústrias-alvo. Ao avaliar fornecedores, considere não apenas as especificações da máquina, mas também a disponibilidade de suporte de engenharia de aplicação, peças de reposição e serviço local.

• Grupo Chiron (Alemanha): Especializada em centros de usinagem verticais de fuso duplo e alta velocidade com configurações de passo fixo e variável, amplamente utilizados em aplicações automotivas e médicas. Conhecida por tempos de troca de ferramentas muito rápidos e alta precisão.
• Mazak (Japão/EUA): Oferece configurações de fuso duplo em suas séries VARIAXIS e HCN, com forte capacidade CNC multicanal e opções de automação de paletes para sistemas de fabricação flexíveis.
• Makino (Japão): Os centros de usinagem horizontais da série A com opções de fuso duplo são máquinas de referência para usinagem de motores automotivos, conhecidos por sua rigidez, estabilidade térmica e precisão.
• Grob Systems (Alemanha/EUA): Produz centros de usinagem de fuso duplo de 4 e 5 eixos altamente especializados para trem de força e componentes aeroespaciais estruturais, com profunda integração em sistemas de linhas de transferência automatizadas.
• Indústrias Brother (Japão): Os centros de rosqueamento de fuso duplo da série Speedio e os VMCs compactos são populares para usinagem de peças pequenas em alta velocidade na fabricação de componentes eletrônicos e de precisão.
• Doosan (Coreia do Sul): Oferece centros de usinagem horizontais de fuso duplo nas séries DNM e DCM, fornecendo uma opção de custo competitivo para aplicações automotivas de médio volume e industriais em geral.
